| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Customized |
| সাক্ষ্যদান | UL,ISO9001 |

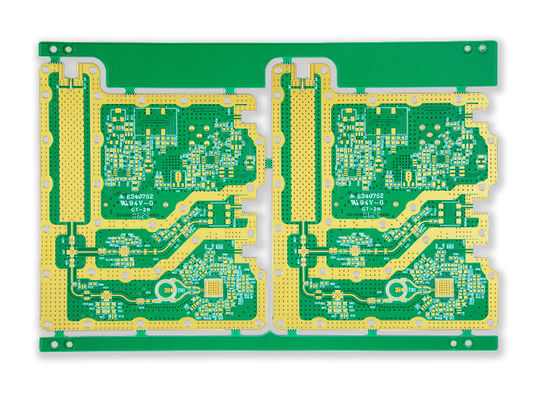

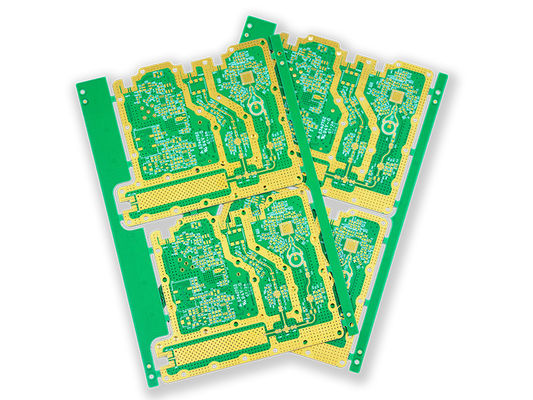

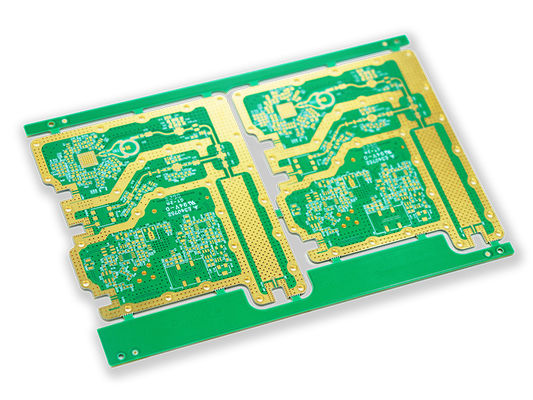

6L_1.55mm_RO4003C+KB6160A 0.25mm ENIG 104.53*154.55mm
এইচডিআই পিসিবি প্রযুক্তি মুদ্রিত সার্কিট বোর্ড শিল্পে বিপ্লব ঘটিয়েছে।হাই-ডেনসিটি ইন্টারকানেক্ট (HDI) PCB গুলিকে উচ্চতর কর্মক্ষমতা প্রদান করার জন্য ডিজাইন করা হয়েছে যদিও এখনও খরচ-কার্যকর থাকে।উন্নত ডিজাইনের কৌশল এবং উদ্ভাবনী উপকরণ ব্যবহার করে, HDI PCBগুলি উচ্চতর বৈদ্যুতিক কর্মক্ষমতা, উচ্চতর স্তরের সংকেত অখণ্ডতা এবং আরও ভাল তাপ ব্যবস্থাপনা প্রদান করতে সক্ষম।ফলস্বরূপ, তারা ক্রমবর্ধমানভাবে ভোক্তা ইলেকট্রনিক্স থেকে শিল্প অটোমেশন পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হচ্ছে।
| স্তর গণনা: | 6 |
| তামার বেধ: | 1/0.5/0.5/0.5/0.5/1 OZ |
| বোর্ড বেধ: | 1.55 মিমি+/-10% |
| ন্যূনতম গর্ত আকার: | 0.25 মিমি |
| আনুমানিক অনুপাত: | ৬.২:১ |
| বোর্ড প্রান্ত প্রলেপ: | না |
| উপাদান: | RO4003C+KB6160A |
| পৃষ্ঠ চিকিত্সা: | ENIG |
| প্রোফাইল: | 104.53*154.55 মিমি |
