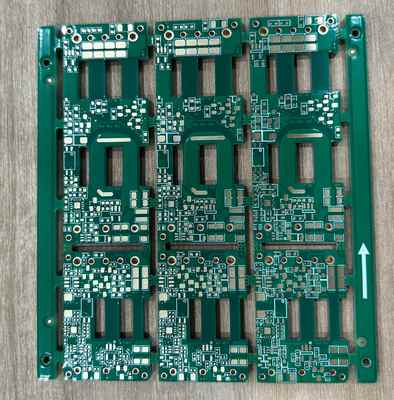

কাস্টম ডিজাইন ভারী তামা মুদ্রিত সার্কিট বোর্ড উন্নত অ্যাপ্লিকেশনের জন্য রজন প্লাগিং

Brand Name:	Customized
MOQ:	1 প্যানেল
মূল্য:	Negotitation
Payment Terms:	টি/টি
Supply Ability:	নমনীয় সীসা সময়

Detail Information

পণ্যের বর্ণনা

Detail Information

সাক্ষ্যদান:

ISO90001, TS16949, IS013485

স্তর:

8 স্তর

বোর্ডের বেধ:

2.0 মিমি

উপাদান:

FR4 TG150

স্ট্যান্ডার্ড টেস্টিং:

আইপিসি ক্লাস 2

প্রক্রিয়াজাতকরণ প্রযুক্তি:

রজন প্লাগিং+ ধাতুপট্টাবৃত

পিসিবিএ পরিষেবা:

SMD SMT DIP কম্পোনেন্ট অ্যাসেম্বলি

ন্যূনতম গর্তের আকার:

0.2 মিমি

সোল্ডার মাস্ক রঙ:

সবুজ, লাল, নীল, কালো, সাদা

আইটেম:

কাস্টম সার্কিট বোর্ড

প্যাকেজ:

ভ্যাকুয়াম প্যাকেজ

প্যাকেজিং বিবরণ:

ভ্যাকুয়াম প্যাকেজ

বিশেষভাবে তুলে ধরা:

Custom Heavy Copper PCB

Resin Plugging Plated PCB

Advanced Heavy Copper Circuit Board

পণ্যের বর্ণনা

পণ্যের বর্ণনা:

একটি ভারী কপার পিসিবি (প্রিন্টেড সার্কিট বোর্ড) হল এক ধরণের সার্কিট বোর্ড যা স্ট্যান্ডার্ড পিসিবি-এর তুলনায় উল্লেখযোগ্যভাবে পুরু তামার স্তর রয়েছে।

এই উন্নত তামার পুরুত্ব বিশেষভাবে উচ্চ-কারেন্ট অ্যাপ্লিকেশনগুলি পরিচালনা করতে এবং উন্নত তাপ ব্যবস্থাপনা সরবরাহ করার জন্য ডিজাইন করা হয়েছে।

মূল বৈশিষ্ট্য এবং সংজ্ঞা

তামার পুরুত্ব: স্ট্যান্ডার্ড পিসিবি-তে সাধারণত প্রতি বর্গফুট (oz/ft²) 0.5 থেকে 3 আউন্স পর্যন্ত তামার পুরুত্ব থাকে, ভারী কপার পিসিবি-কে তার অভ্যন্তরীণ এবং/অথবা বাইরের স্তরে 3 oz/ft² বা তার বেশি তামার পুরুত্ব হিসাবে সংজ্ঞায়িত করা হয়।কিছু ক্ষেত্রে, "চরম ভারী কপার" পিসিবি-তে 20oz/ft² এর বেশি তামার ওজন থাকতে পারে।

পরিমাপ: তামার ওজন আউন্স প্রতি বর্গফুট (oz/ft2) এ পরিমাপ করা হয়, যা বোর্ডের এক বর্গফুট ঢেকে দেবে এমন তামার ওজনের প্রতিনিধিত্ব করে। একটি উচ্চতর আউন্স মান একটি পুরু তামার স্তরের সাথে সঙ্গতিপূর্ণ।

ট্র্যাকের বৈশিষ্ট্য: পুরু তামার স্তরগুলি বৃহত্তর এবং লম্বা ট্র্যাকের জন্য অনুমতি দেয়, যা বৈদ্যুতিক প্রতিরোধ ক্ষমতা হ্রাস করে। উচ্চ কারেন্ট বহন করার জন্য এটি অত্যন্ত গুরুত্বপূর্ণ, অতিরিক্ত তাপ উৎপন্ন না করেই।

প্রযুক্তিগত পরামিতি:

স্ট্যান্ডার্ড টেস্টিং	IPC ক্লাস 2
স্তর	8 স্তর
ন্যূনতম লাইন স্পেস	0.2 মিমি
প্রসেসিং প্রযুক্তি	রজন প্লাগিং+ প্লেটেড
নূন্যতম ছিদ্রের আকার	0.2MM
সোল্ডার মাস্কের রঙ	সবুজ, লাল, নীল, কালো, সাদা
উপাদান	FR4 TG150
প্যাকেজ	ভ্যাকুয়াম প্যাকেজ
তামার পুরুত্ব	3oz-5oz

অ্যাপ্লিকেশন

ভারী কপার পিসিবি উচ্চ-ক্ষমতা এবং উচ্চ-নির্ভরযোগ্যতা অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসরের জন্য অপরিহার্য, যার মধ্যে রয়েছে:

পাওয়ার ইলেকট্রনিক্স: পাওয়ার সাপ্লাই, ইনভার্টার এবং কনভার্টার।

অটোমোবাইল এবং বৈদ্যুতিক যানবাহন (ইভি): ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস), মোটর কন্ট্রোলার এবং চার্জিং সিস্টেম।

নবায়নযোগ্য শক্তি: সৌর বিদ্যুতের ইনভার্টার এবং বায়ু টারবাইন কন্ট্রোলার।

শিল্প সরঞ্জাম: মোটর ড্রাইভ, ওয়েল্ডিং মেশিন এবং রোবোটিক্স।

সামরিক এবং মহাকাশ: রাডার সিস্টেম, পাওয়ার ডিস্ট্রিবিউশন ইউনিট এবং যোগাযোগ ডিভাইস যেখানে চরম পরিস্থিতিতে নির্ভরযোগ্যতা অত্যন্ত গুরুত্বপূর্ণ।

প্ল্যানার ট্রান্সফরমার: ভারী কপার পিসিবি সরাসরি বোর্ডে উচ্চ-পাওয়ার-ঘনত্বের প্ল্যানার ট্রান্সফরমার তৈরি করতে ব্যবহৃত হয়।

সমর্থন এবং পরিষেবা:

ভারী কপার পিসিবি-এর জন্য আমাদের পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির মধ্যে রয়েছে:

- পণ্য সম্পর্কিত কোনো প্রশ্ন বা সমস্যা সমাধানে সহায়তা করার জন্য ডেডিকেটেড প্রযুক্তিগত সহায়তা দল।

- সহজে রেফারেন্স এবং সমস্যা সমাধানের জন্য ব্যাপক ডকুমেন্টেশন এবং সংস্থান।

- প্রয়োজন অনুযায়ী ইনস্টলেশন, রক্ষণাবেক্ষণ এবং সহায়তার জন্য অন-সাইট পরিষেবা।

- নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজেশন বিকল্প উপলব্ধ।
